壓力容器封頭種類較多，常用的形式包括半球形封頭、橢圓形封頭、碟形封頭、球冠形封頭、錐形封頭、平蓋、帶法蘭凸形封頭等。從受載情況分有內壓和外壓兩類。
半球形封頭
計算公式是按薄膜理論推導而來，可按容器內徑或外徑為基準進行壁厚計算。詳見GB150.3 第3.4 節中有關球殼的內容。

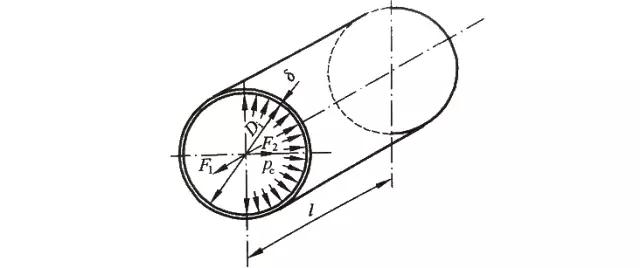

圓筒的中徑公式依據當量強度和失效準則有：
，其中D=Di+δ，整理后得到大家經常使用的公式：
。
半球形封頭的中徑公式依據當量強度和失效準則（即同上同中的軸向）有：
，其中D=Di+δ，整理后得到大家經常使用的公式：
。
橢圓形封頭
① 計算公式是以圓筒公式為基礎，對封頭與圓筒連接部位的邊界效應作用以形狀系數K 加以反映。長、短軸的比值α/b 越大， K 值越大;當長、短軸之比大于2.5 時，封頭很容易發生周向失穩，故將α/b 控制在2.6。標準橢圓形封頭的長短軸之比為2，應用最為普遍，其K=1。
② 封頭可按容器內徑或外徑為基準進行壁厚計算。
③ 封頭厚度計算除滿足強度外，還應滿足穩定要求。對于α/b小于等于2的橢圓形封頭，有效厚度不得小于0.15%Di ，對α/b>2 的橢圓形封頭有效厚度不得小于0.30%Di。
碟形封頭
①計算公式是以封頭球面部分球殼計算公式乘以形狀系數M修正得來。Ri/r越大，封頭曲面不連續處局部應力越突出，形狀系數M越大。因此應將過渡段轉角內徑限制在r>=10%Di的范圍內。
②封頭可按容器內徑或外徑為基準進行壁厚計算。
③封頭厚度計算除滿足強度外，還應滿足穩定要求。對于M<=1.34的碟形封頭，其有效厚度不得小于0.15%di，對m> 1.34 的碟形封頭，其有效厚度不得小于0.30%Di。
球冠形封頭
①計算公式是以圓筒公式為基礎的。對于球冠形封頭與筒體連接部位，由邊界效應引起的局部薄膜應力和彎曲應力的影響，通過系數Q來加以修正。對于不同受壓狀況，Q值從不同的圖上查取。
②對于大直徑的球冠形封頭，可以考慮封頭中間球面區與端部的加強段取不同的厚度，其中封頭加強段長度應不小于
。球冠與圓筒連接部位的T 形接頭必須為截面全焊透結構。
錐形封頭
①由于結構不連續，連接處會產生較大的局部應力。當錐殼半頂角α小于等于30度時，彎曲應力較小，這時可以采用無折邊錐形封頭，當α >30度時錐殼大端應采用有折邊結構，當α>45度時錐殼小端也應采用帶折邊的過渡結構。
②錐殼厚度計算公式采用當量圓筒計算式。對于大小端加強段也采用圓筒計算式，并乘以應力增值系數Q 加以修正；對于帶折邊的錐形封頭，大端可以當量碟形封頭進行計算。
偏心錐殼
偏心錐殼可按錐殼處理。內壓作用下當錐殼半頂角α小于等于30度時，偏心錐殼的厚度按鍍形封頭計算，錐殼半頂角α 按偏心錐殼與簡體間的兩個夾角的較大值選取。外壓作用下，當錐殼半頂角α小于等于60度時，錐殼厚度按外壓錐殼進行穩定校核，校核應按兩種半頂角分別進行。
平蓋
通過系數K 來體現平蓋周邊的支承情況， K 值越小，平蓋周邊越接近于固支情況，反之就越接近于簡支情況。
帶法蘭凸形封頭
計算內容分封頭厚度計算和法蘭厚度計算兩部分，有四種形式。其中帶法蘭球冠形封頭常用于浮頭換熱器。
